一、油压裁切机产品说明

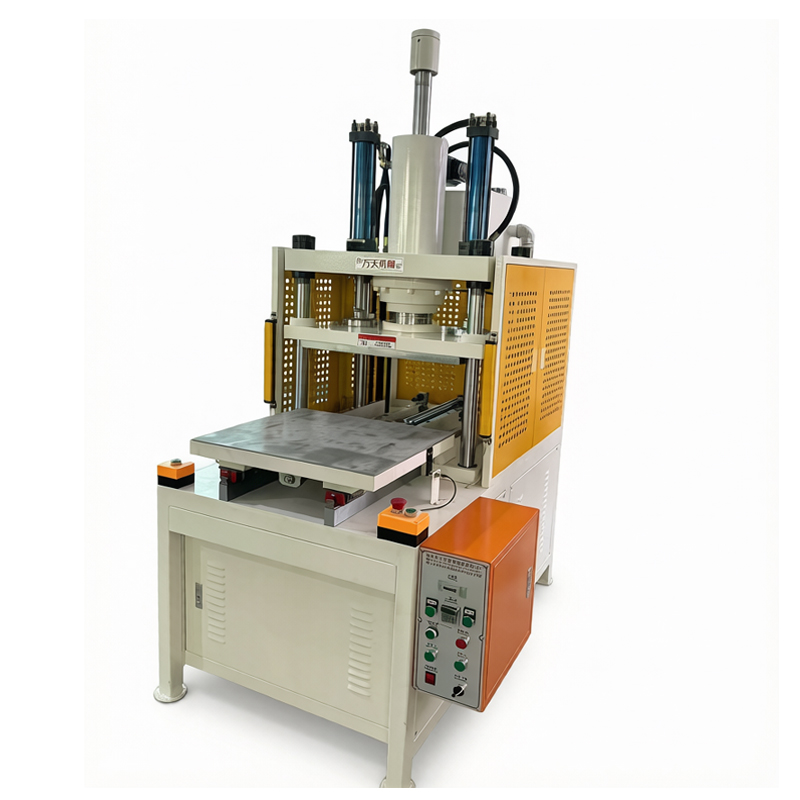

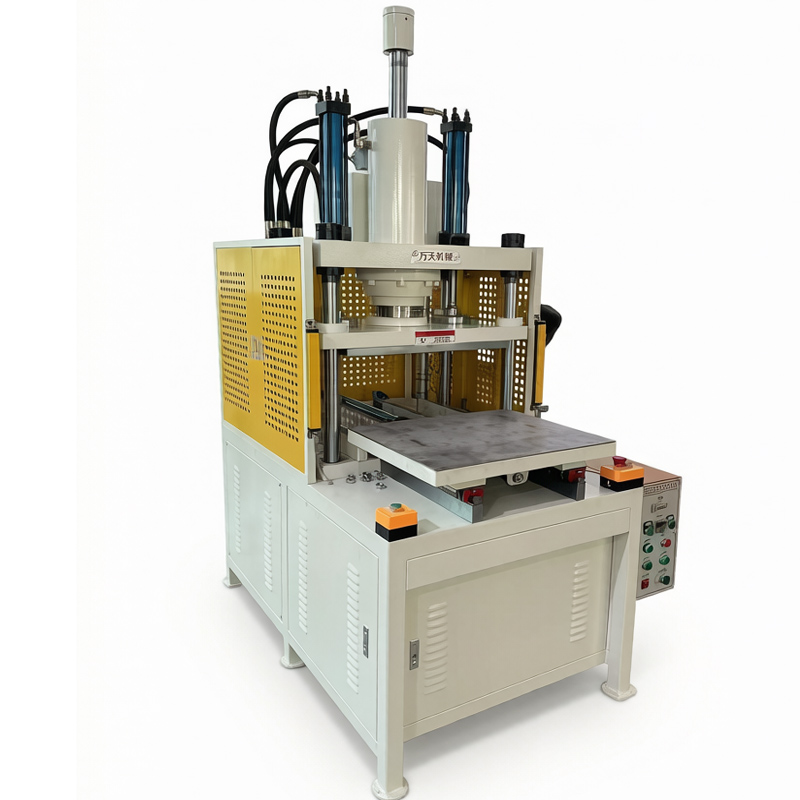

FT-106K-40T四柱滑台三缸油压裁切机，采用四柱导向结构，搭配一主两副三缸协同设计，配置限位平衡缸与可滑移送料滑台。液压系统支持三段速度调节与行程限位控制，可实现半断裁切（留底不断）工艺。 设备上下工作台经精磨处理，台面平整；滑台可移出，方便工件摆放、刀模安装与对位。整机配备双手启动按钮、急停按钮以及红外光电护手防护装置，兼顾操作便捷性与作业安全。设备重复定位精度±0.01mm，可完成各类材料冲切、裁断、压型、成型加工，适配电子、包装、新材料等多行业模切冲压生产场景。

二、油压裁切机产品特点

1.三缸协同平衡结构 主油缸输出裁切动力，两侧辅助平衡缸配合限位结构，改善裁切时偏载情况，让活动板与滑台受力均匀，运行平稳，降低刀模损耗。四柱镀铬导柱导向，机身刚性良好。

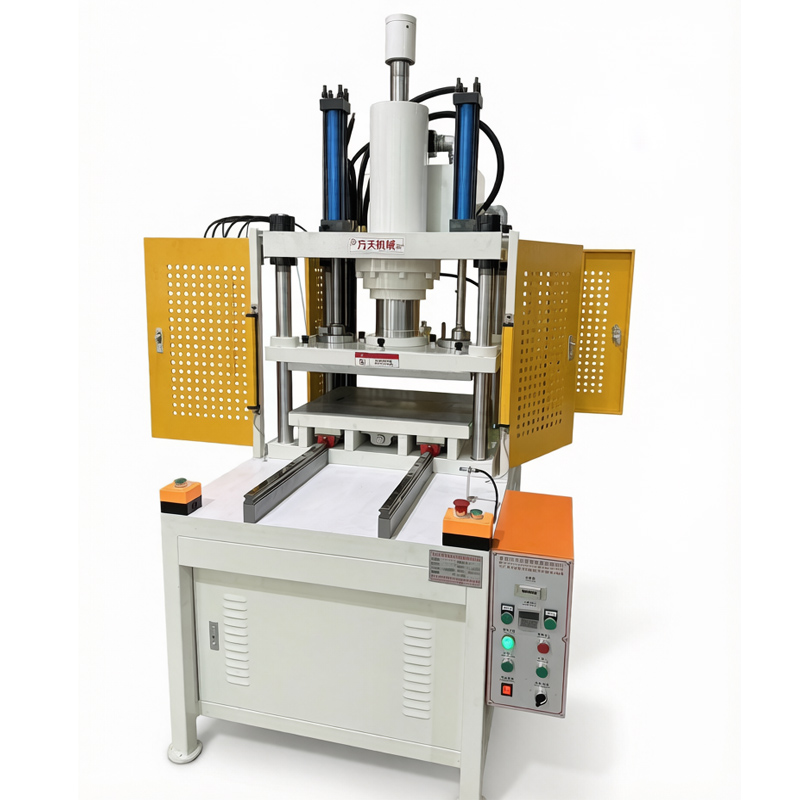

2.滑台滑移送料 滑台沿导轨进出，支持手动或自动送料，操作人员可在安全区域放置物料，大件工件装料、换模更方便，提升上下料效率。

3.支持半断裁切工艺 可通过调整行程与油压，控制下压深度，实现表层裁切、底部留底不切断，满足辅料、胶膜类产品半断加工需求。

4.多段速度可调 液压系统可分别设置快速下行、慢速工进裁切、回退三段速度，慢速裁切段可控，保障裁切断面效果，适配不同材质加工工艺。

5.多重安全防护 标配双手启动按钮、红色急停按钮，搭配红外光电护手，滑台动作与裁切动作可做联动互锁；可选配防护网罩，降低作业风险。

6.精磨平整工作台 上下工作台为精磨光洁平面，台面平整度佳，可适配各类刀模、工装治具安装。

7.供电适配性强 采用三相380V供电，50/60Hz均可适配，适配多数工厂供电条件。

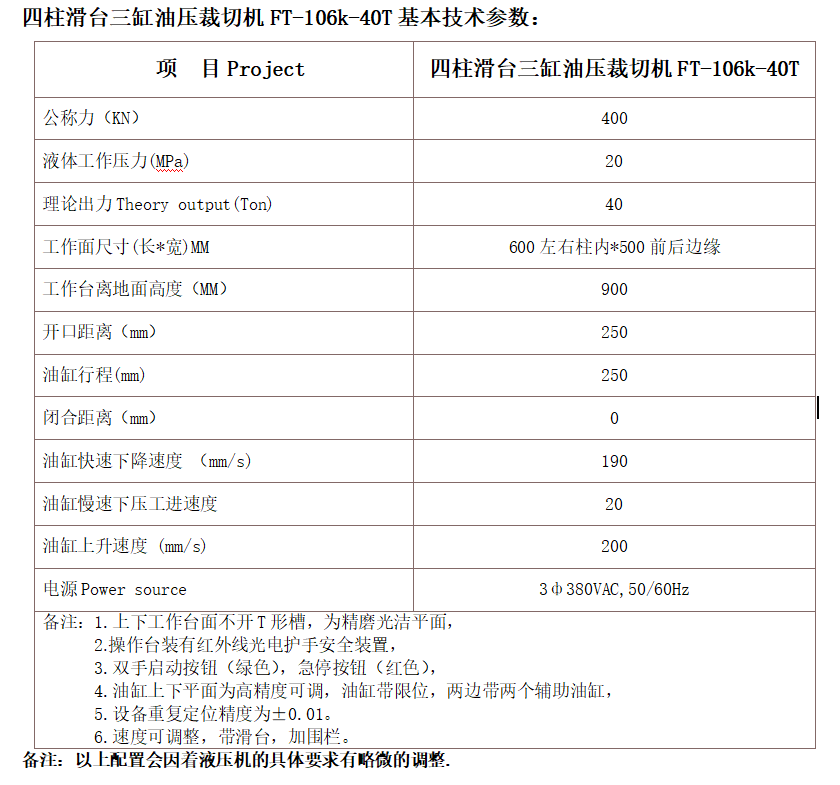

三、油压裁切机技术参数

备注：标配滑台送料、限位平衡缸，支持半断裁切；下工作台固定，上工作台活动。配置可按需调整行程、滑台及辅助结构；液压系统方案可根据工艺选配。

四、油压裁切机适用范围

可加工材料：铝板、铜板等薄金属板材；橡胶、硅胶、塑料、皮革、布料、泡棉、不干胶、薄膜、纸板等非金属材料。 可实现工艺：模切、冲裁、裁断、压痕、浅拉伸、成型、压印、半断裁切。 适用行业：电子辅料、包装印刷、汽车内饰、皮革鞋材、家电配件、新材料等领域。 典型加工物料：纸塑、EVA、珍珠棉内衬、气凝胶毡、柔性隔热材料等。

五、油压裁切机结构与配置细节

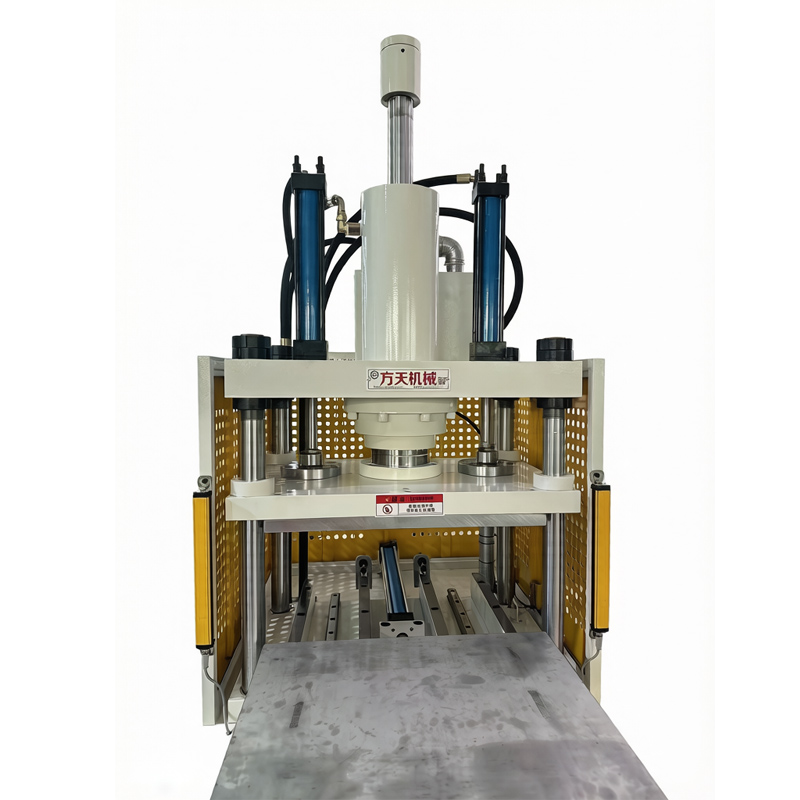

机身：四柱三板式结构，导向柱镀铬处理，耐磨防锈；机身钢板焊接，表面涂装。

动力系统：集成式液压站，主油缸居中布置，两侧配置平衡油缸，油路布局合理，动作响应稳定。

滑台结构：工作台配套导轨滑台，可滑入滑出，减少工件搬运难度，适合频繁上下料工况。

控制系统：独立电控箱，按钮操作；压力、速度、行程可调，部分配置支持保压、定时功能。

安全配置：红外光电护手+双手启动按钮，符合安全规范；防护网罩为可选配件。

六、使用注意事项

1.开机作业前，检查光电护手、急停按钮等安全装置，确认功能正常。

2.根据材料厚度与工艺要求，合理设置压力、下压速度以及油缸限位。

3.定期检查液压管路、液压油状态，按规范完成设备日常维护保养。

4.作业区域建议加装围栏；滑台进出料过程中，肢体不要进入压制区间。
