FT-105k-60T四柱三板滑台伺服油压机产品详细介绍

一、四柱三板滑台伺服油压机产品概述

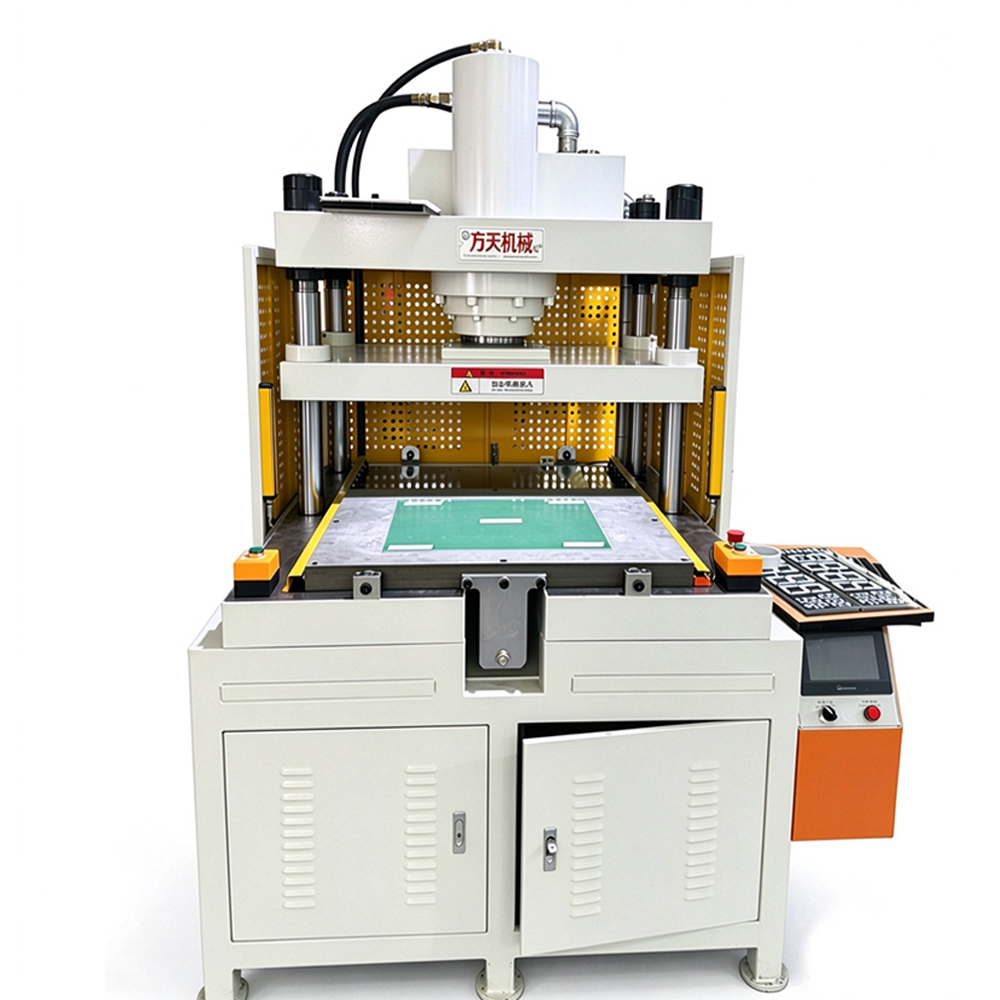

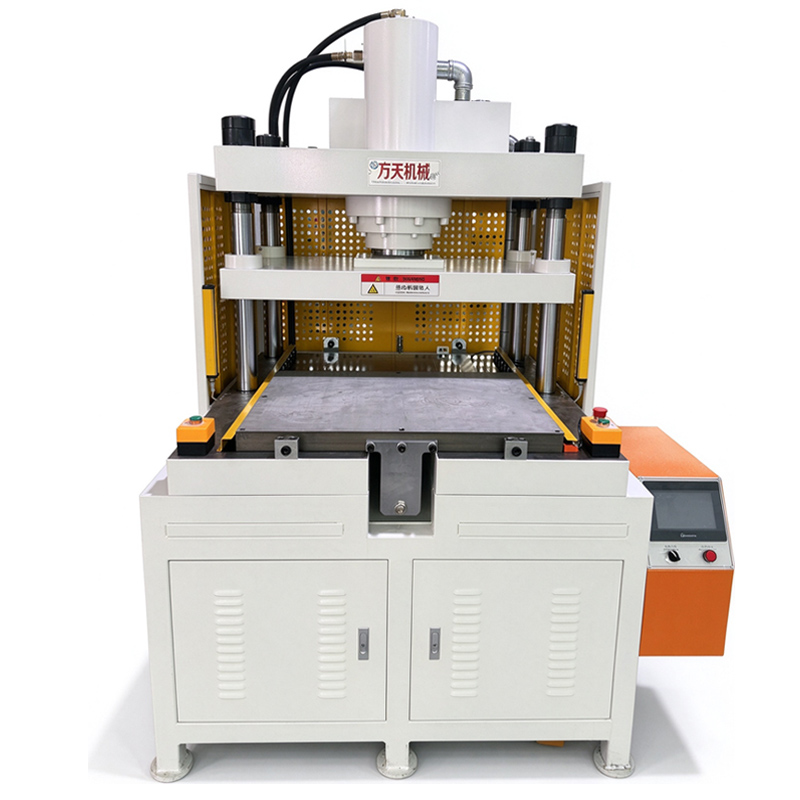

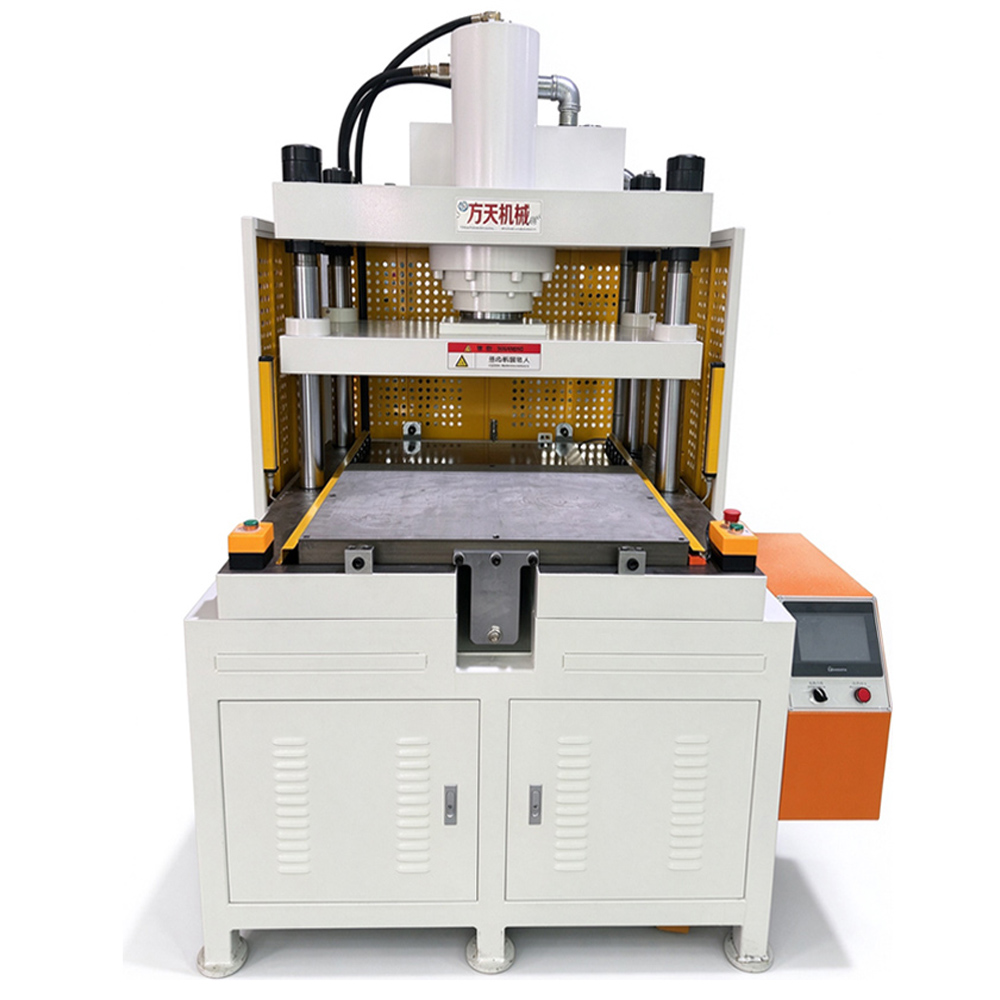

FT-105k-60T四柱三板滑台伺服油压机为方天机械自主研发的精密加工专用油压设备，主打精密裁切、压型、压装等工艺应用。设备采用成熟的四柱三板主体结构，搭配自动滑台进料机构与伺服液压驱动系统，集成物料自动输送、压力精准调控、位移精准把控等多项功能。

整机运行出力平稳、响应速度快、能耗损耗低，工作台面采用精磨无T型槽定制设计，台面平整度优异，可适配多种材质的精细化加工需求。设备搭载多重安全防护结构，兼顾生产稳定性、作业效率与操作安全性，广泛适配复合材料、EVA、泡棉、纸塑、硅胶、薄膜等各类材料的裁切、整形加工，适配多行业标准化量产作业。

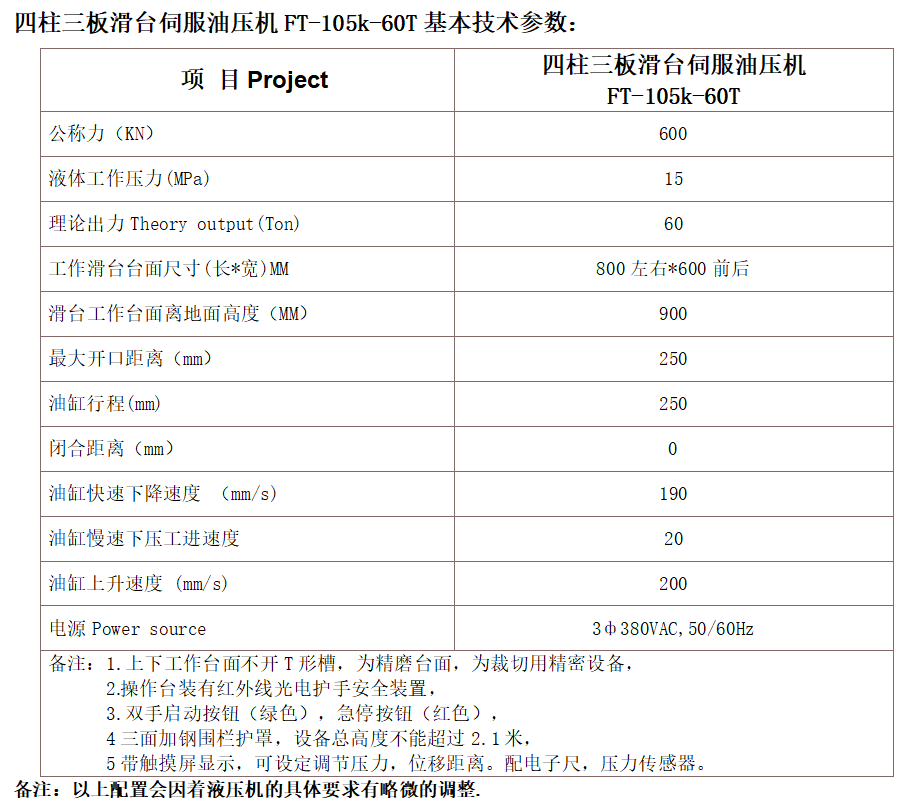

二、四柱三板滑台伺服油压机技术参数

参数备注：上下工作台采用高精度精磨工艺制作，无T型槽结构，适配各类精密裁切专属工艺需求，可保障工件加工平整度。

三、四柱三板滑台伺服油压机结构特点

1. 四柱三板稳固机架

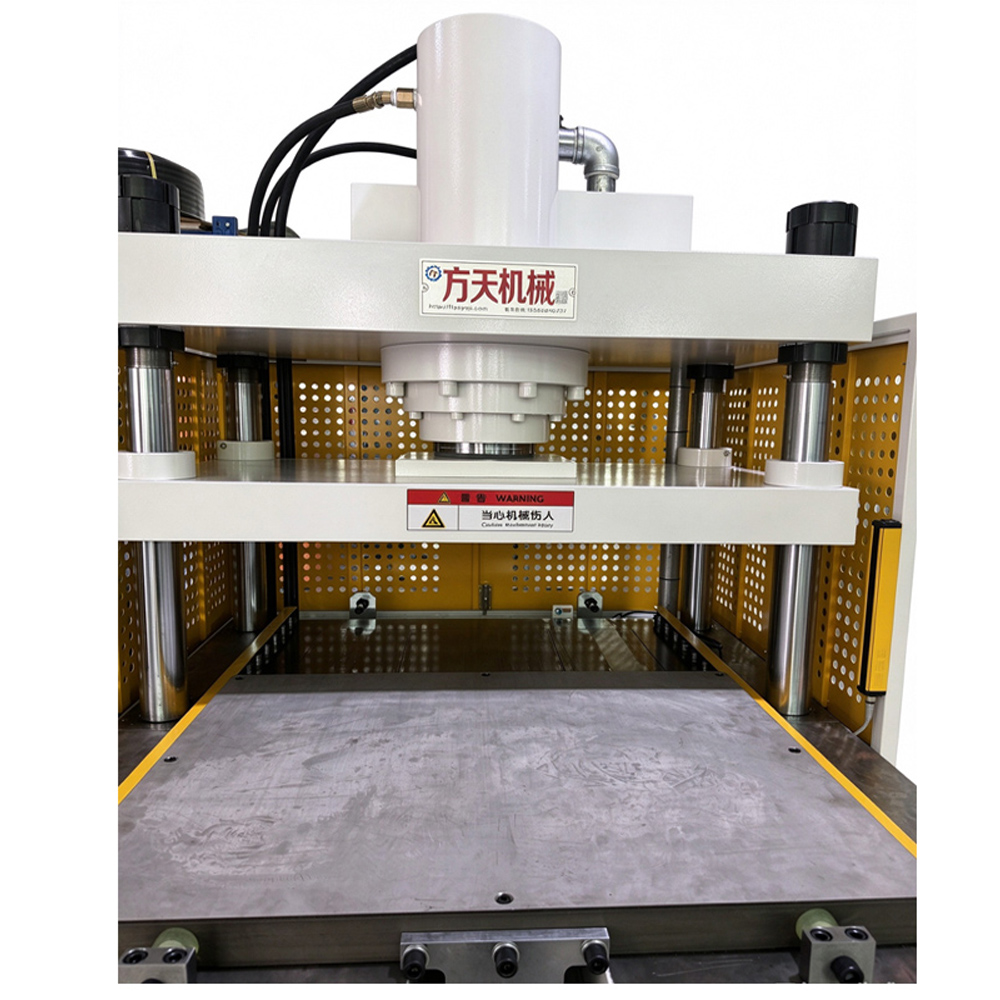

设备采用加厚钢板搭配精密导柱的三板式机架结构，整体机架刚性充足，作业受力均匀，压制加工过程中设备形变小，能够稳定保障批量生产中产品尺寸的一致性。四柱导向结构导向精度稳定，长期持续作业不易出现偏移问题，适配长时间、大批量工业化生产场景。

2. 自动滑台送料机构

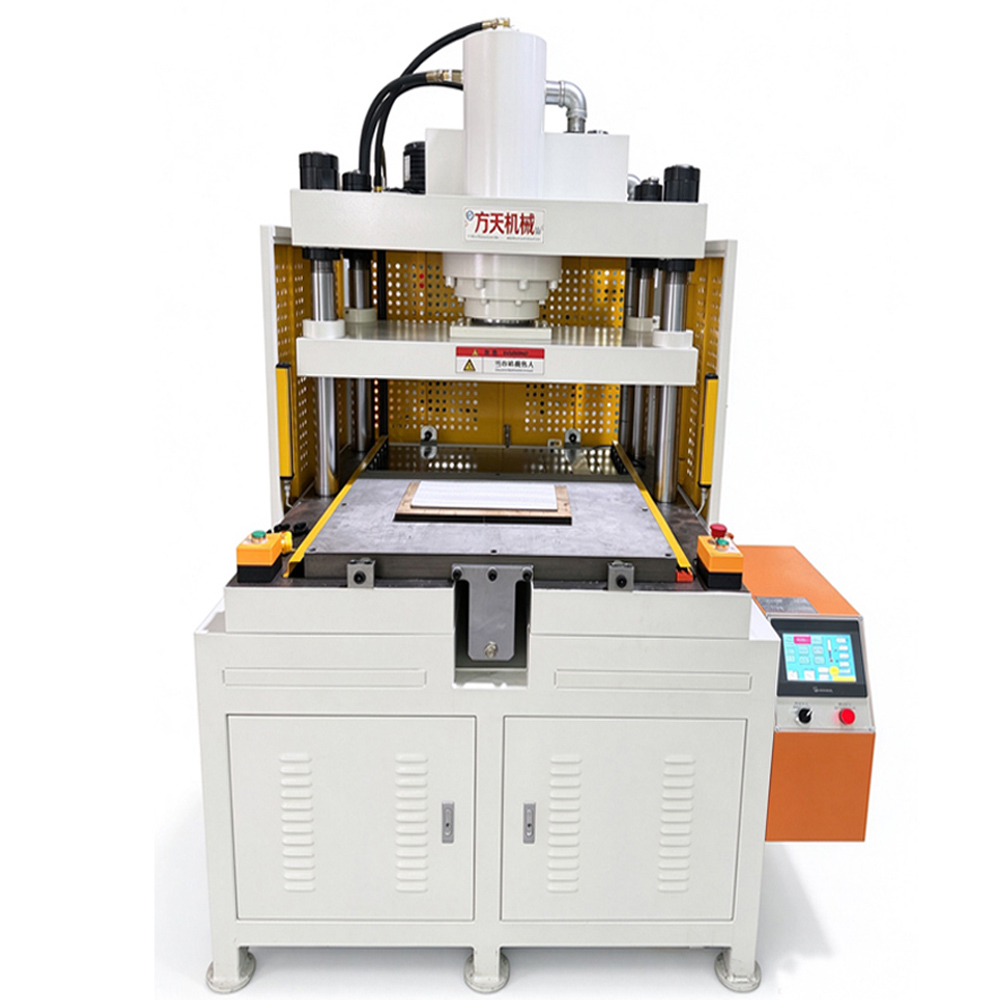

配备直线滑轨与滚珠丝杆组合驱动滑台，搭配怡合达无油衬套直线轴承，传动运行顺滑、物料定位精准。可实现工件自动进出作业区域，简化人工上下料操作流程，减少人工近距离接触模头作业的风险，可适配自动化生产线配套使用，有效提升整体作业流畅度。

3. 多重安全防护结构

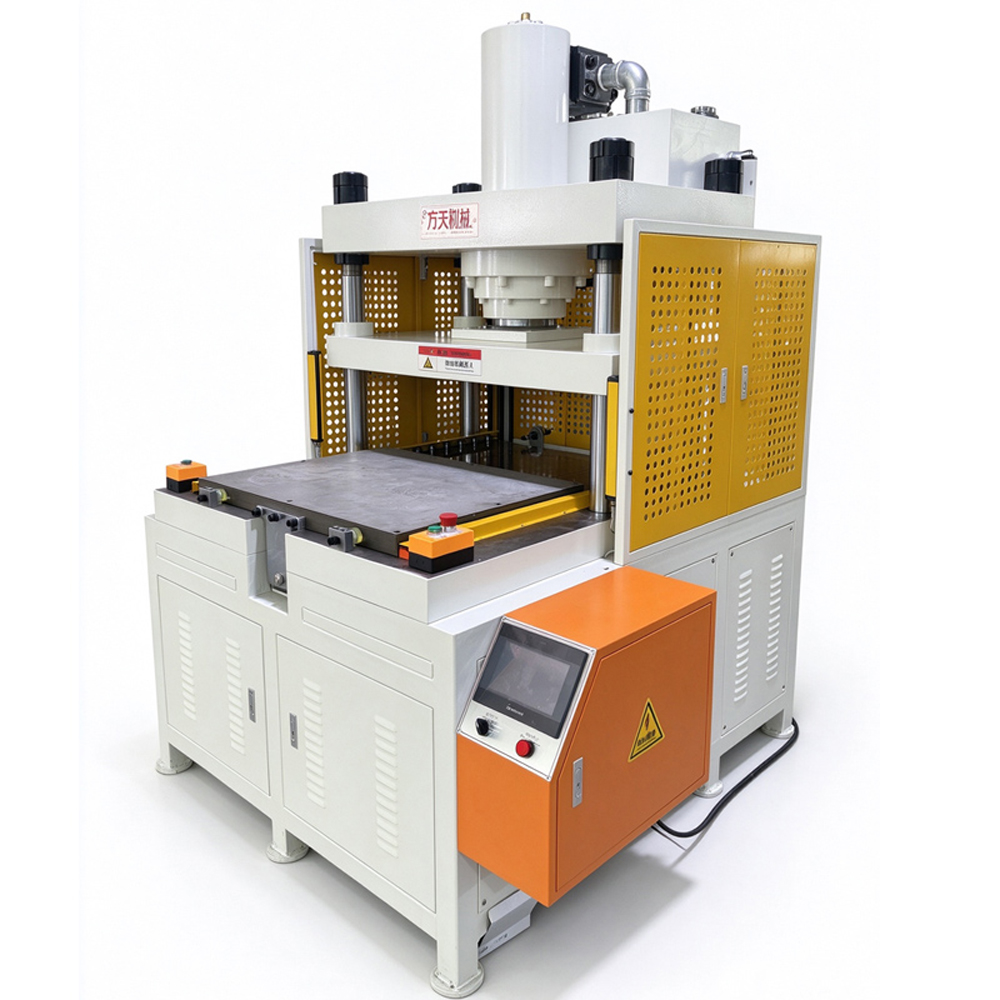

设备三面配置钢制围栏护罩，有效隔离作业危险区域；配套红外线光电护手、光栅防护装置，当检测到异物闯入作业区域时，设备可即时停机避险。同时标配双手同步启动按钮、紧急停止按钮，需双手同时触发方可启动压制动作，紧急工况下可一键停机，多重防护体系贴合工业安全生产规范，降低作业风险。

4. 可视化人机触控系统

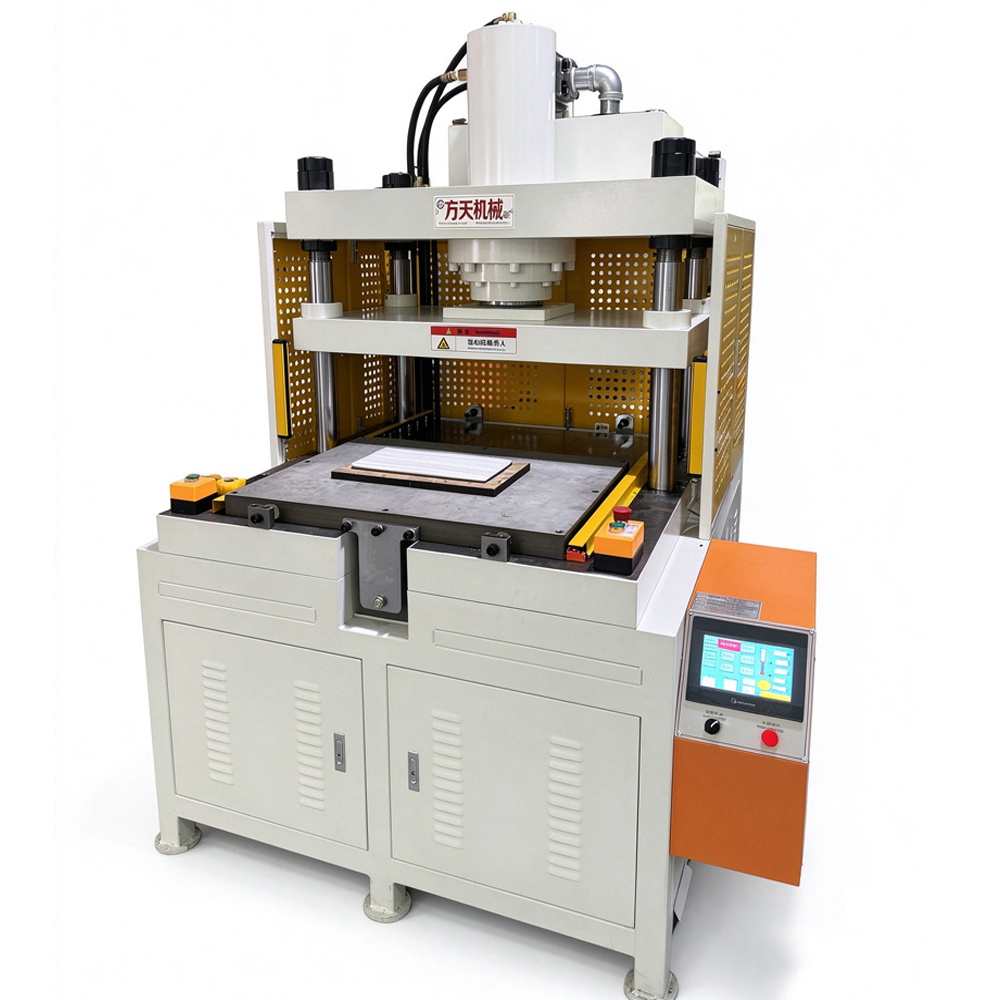

搭载威伦触摸屏人机操作界面，可直观、便捷地设定设备压力、位移、保压时间等各类工艺参数。设备配套米朗电子尺、欧力德压力传感器，可实时采集、反馈设备运行的位移与压力数据，实现压力、位置双闭环控制，工艺参数可存储、调取，便于多品类产品换产调试。

四、核心配置（液压+电控系统）

设备核心零部件均选用行业主流成熟品牌，整机运行稳定性强、故障率低，可根据客户实际工艺需求微调配置，适配个性化生产需求。

1. 液压系统配置

采用汇川/国优伺服马达、伺服油泵组合，伺服驱动模式可按需输出液压流量，相较于传统定量泵液压设备，能耗更低、运行噪音更小，压力响应灵敏，低速下压作业平稳性良好。

液压电磁阀采用铸通品牌，核心油缸为厂家自主生产定制，结构密封性优异、耐用性强；油封选用NOK品牌，可有效规避漏油问题，延长设备使用寿命。压力表、油表、油面计、加油口、滤油网等辅助配件均采用太进品牌，液压油路运行状态可视化，日常点检、维护保养便捷。

滑台传动配件采用大陆银泰直线滑轨、滚珠丝杆，搭配怡合达无油衬套直线轴承，传动顺滑、定位精度稳定；气动电磁阀选用亚德客品牌，气动控制系统运行可靠。

2. 电控系统配置

电控核心采用三菱PLC，程序运行稳定，可根据客户定制化工艺需求修改调试，适配不同加工场景。电气配件均选用行业一线品牌，继电器采用欧姆龙、空气开关与交流接触器、过载保护器、计时器采用正泰，保险为瑞新、开关电源为明纬、光栅为施特安邦，搭配TENGLONG计数器、米朗电子尺、欧力德压力传感器，实现设备运行数据精准监测与闭环调控，抗干扰能力强，适配复杂车间工况。

五、产品核心优势

1. 伺服节能降噪，加工精度稳定

搭载伺服液压控制系统，设备仅在下压做功阶段电机满载运转，待机状态能耗损耗低，整体运行噪音小。慢速工进下压工况平稳，压力控制精度稳定，加工裁切断面平整，能够满足各类精密材料的精细化裁切加工要求。

2. 自动送料设计，提升生产效率

自动滑台可自动完成物料输送、定位作业，简化工件摆放、取料流程，减少人工在模头下方的操作频次，在提升整体产能的同时，有效规避人工操作安全隐患，适配批量连续化生产。

3. 多层安全防护，作业风险可控

集成三面钢制防护围栏、红外光电护手、光栅防护、双手启动、紧急停机等多重防护机制，全方位隔离作业风险，有效规避压伤等安全事故，保障操作人员人身安全，符合工业安全生产标准。

4. 工艺调试便捷，适配多品类生产

触摸屏人机界面操作直观，压力、行程、运行速度、保压时间等核心工艺参数均可自由调节，支持多组工艺配方存储，产品换产时可直接调取参数，大幅降低设备调试难度，适配多品类工件加工生产。

5. 结构耐用易维护，使用寿命更长

自主定制油缸搭配高品质密封配件，液压系统密封性、稳定性良好；整机液压、电气核心配件均采用行业成熟品牌，品质有保障。设备油路监测仪表配置齐全，日常点检、故障排查、维护保养简单便捷，可长期稳定运行。

六、适用范围

设备适配EVA、泡棉、硅胶、橡胶、纸塑、纳米气凝胶、各类复合材料、薄膜、纸品、皮革等多种材质，可完成精密裁断、冲切、压痕、整形、小型压装、浅拉伸定型等多种加工工艺。

广泛应用于新能源、电子制造、包装、橡塑加工、新材料、精密零部件加工等诸多行业，同时可满足轴套、轴承、齿轮等小型五金零部件的精密压装作业。

七、使用说明与注意事项

1. 本设备为精密裁切、压装专用机型，专属精磨无T型槽工作台面，适配精细化加工工艺，不适用于重型锻压、高强度冲压作业。

2. 整机高度控制在2.1米以内，机身结构规整，便于车间吊装、摆放与场地布局规划，适配常规工业车间工况。

3. 设备整体配置支持个性化定制，可根据客户的产品规格、加工工艺、自动化配套需求调整优化。

4. 设备需接入三相380V专用电源，配套适配规格液压油使用，严格按照设备保养规范定期维护，可有效保障设备运行精度、延长设备使用寿命。
